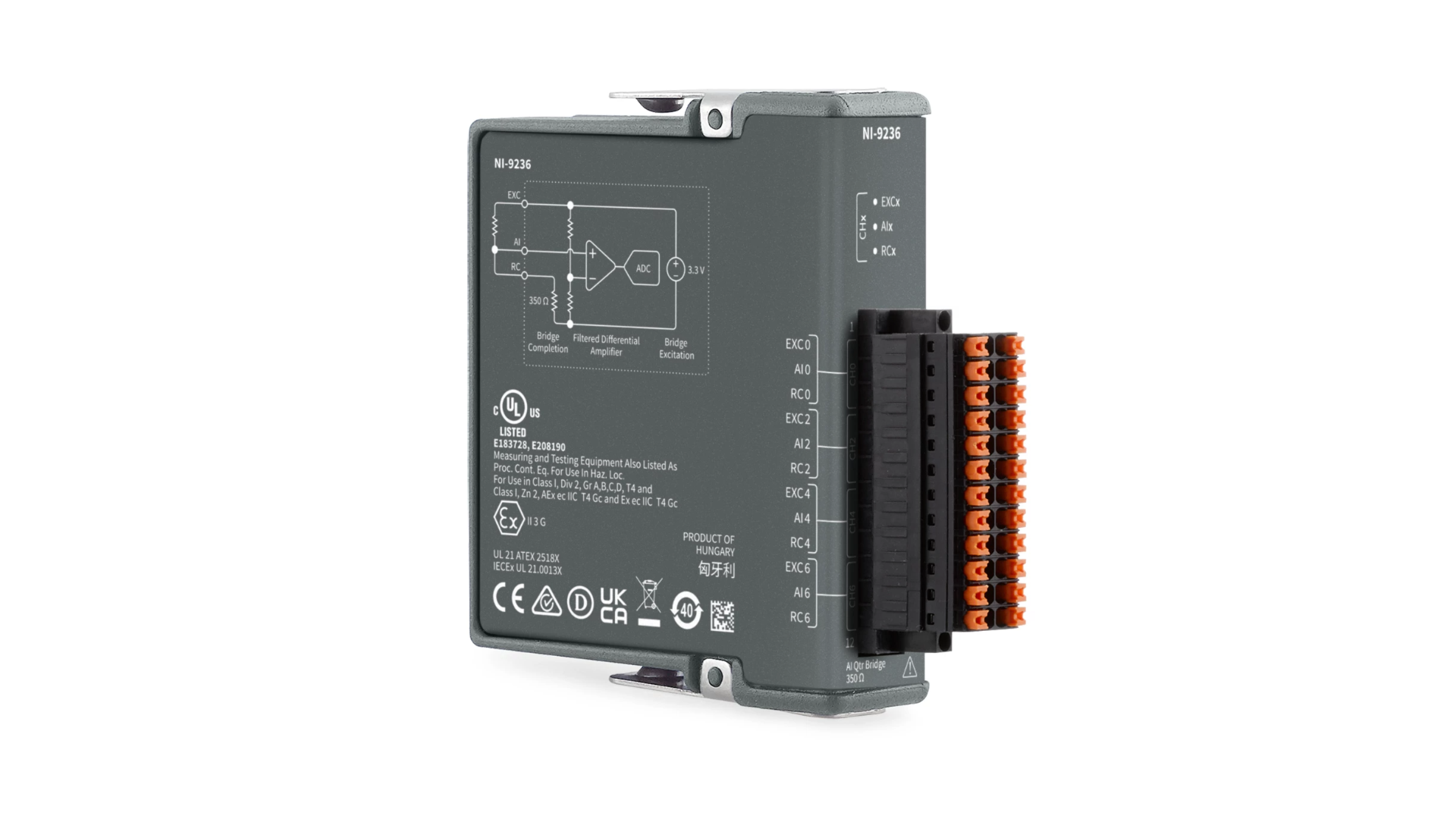

NI 9236

NI 9236 đo biến dạng động đồng thời trên tất cả các kênh, cho phép đo đồng bộ, tốc độ cao. Khả năng này rất quan trọng đối với các ứng dụng, chẳng hạn như kiểm tra sự tác động, va chạm vốn yêu cầu so sánh trên nhiều kênh đo tại một thời điểm cụ thể. NI‑9236 cũng tích hợp điện áp kích thích cho các cảm biến cầu một phần tư. NI‑9236 cũng có bộ cách ly 60 VDC và cách ly tạm thời 1.000 Vrms, cung cấp khả năng loại bỏ nhiễu và tăng độ an toàn.

Đặc điểm

• Kiểu kết nối: Spring Terminal

Đặc tính ngõ vào

• Số kênh: 8 kênh ngõ vào tương tự
• Cảm biến cầu 1/4 dạng 350Ω, tối đa 10ppm/°C
• Độ phân giải ADC: 24 bit
• Loại ADC: Delta-Sigma (với bộ lọc tương tự phía trước)
• Chế độ lấy mẫu: đồng thời
• Tốc độ thu thập dữ liệu sử dụng đồng hồ cơ sở master tích hợp bên trong:
  1. Tối thiểu: 794 S/s
  2. Tối đa: 10 kS/s
• Phạm vi ngõ vào toàn thang đo: ±29.4 mV / V（+62,500με/ -55,500με）
• Hệ số tỷ lệ: 3.5062 nV/V trên mỗi LSB
• Bảo vệ quá áp giữa hai đầu terminal bất kỳ: ±30 V

Đặc tính hiệu chuẩn shunt

Độ chính xác hiệu chuẩn shunt: Phần trăm giá trị đọc (sai số độ khuếch đại)

1. Nhiệt độ thông thường (25 °C, ±5 °C): 0.07%
2. Nhiệt độ toàn dải (-40 °C đến 70 °C): 0.2%

• Điện trở: 100kΩ
• Giá trị đầu ra: -873.47 μV/V
• Thay đổi theo nhiệt độ: 15 ppm/°C

Kích thích

• Loại kích thích: Đẳng áp
• Giá trị kích thích: 3.3 V ± 1%
• Dòng điện ra tối đa: 46 mA

Yêu cầu về nguồn điện

• Công suất tiêu thụ từ khung máy
  1. Chế độ hoạt động: tối đa 675 mW
  2. Chế độ ngủ: tối đa 25 μW

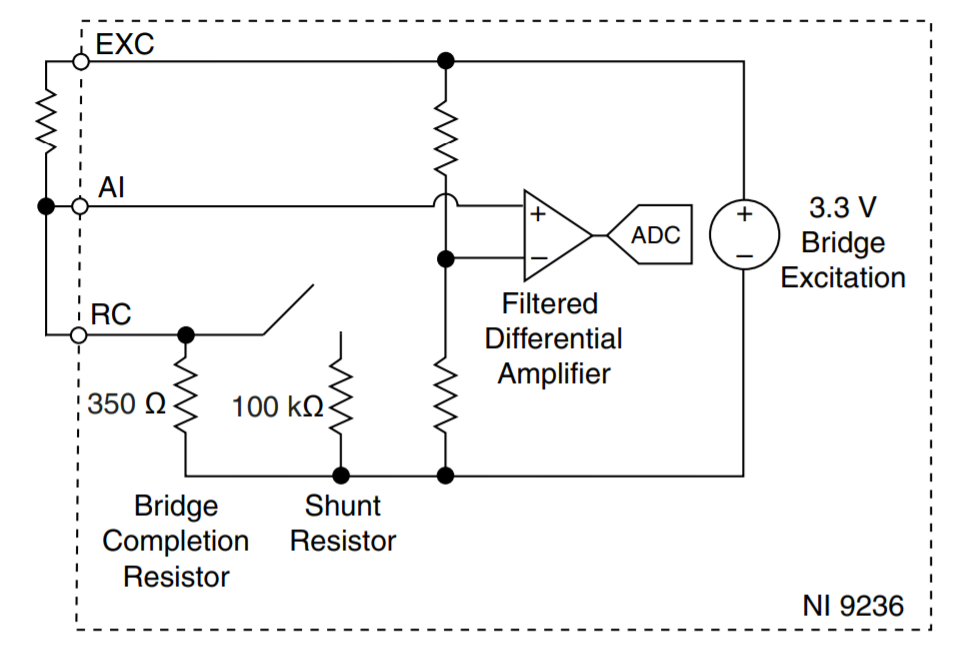

Sơ đồ mạch
