NI 9326

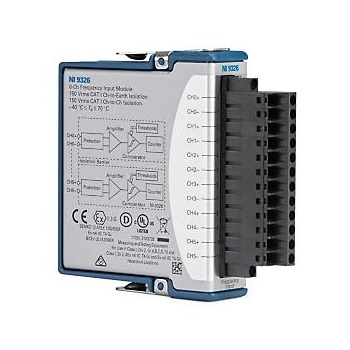

NI-9326 là mô-đun ngõ vào tần số cách ly kênh-kênh cho các hệ thống CompactDAQ và CompactRIO. Mô-đun này bao gồm sáu kênh ngõ vào vi sai với phạm vi ngõ vào 0 Vrms đến 150 Vrms. NI-9326 cho phép người dùng tùy chỉnh ngưỡng để kết nối với nhiều loại cảm biến từ trở thay đổi, bộ mã hóa đơn kênh và cảm biến hiệu ứng Hall. NI-9326 còn cho phép người dùng có thể sử dụng các bộ đếm để thực hiện các phép đo tần số hoặc đếm cạnh để theo dõi tổng số đếm trên một tín hiệu tuần hoàn. Ngoài ra, NI-9326 hỗ trợ các bộ lọc Butterworth có thể tùy chỉnh cấu hình để thực hiện các phép đo tần số độ nhiễu thấp.

Đặc điểm

  • Kiểu kết nối: bắt vít

Đặc tính ngõ vào

  • Số kênh: 6 kênh
  • Kiểu cách ly: Cách ly kênh (Chanel to chanel isolation)
  • Khoảng điện áp tín hiệu đầu vào: Tối đa 150 Vrms, tối thiểu ±50 mV
  • Băng thông ngõ vào (-3 db): 241 kHz
  • Khoảng tần số đo được: Từ 0.025 Hz đến 128 kHz
  • Khả năng nhận dạng độ rộng xung đầu vào: Tối thiểu 2 μs
  • Cạnh hoạt động ngõ vào có thể tùy chỉnh cho mỗi kênh: Rising/Falling
  • Khoảng mức ngưỡng ngõ vào có thể tùy chỉnh cho mỗi kênh: Tùy chỉnh được trong khoảng từ -9.5 V đến 9.5 V
  • Độ trễ ngõ vào có thể tùy chỉnh cho mỗi kênh: Từ 0 V đến 5 V

Bộ đếm

  • Số bộ đếm: 6
  • Độ phân giải: 32 bit
  • Tốc độ lấy mẫu: Tối đa 102.4 kHz
  • Chế độ đo: Đo tần số, chu kỳ, đếm cạnh
  • Thời gian cơ sở của thiết bị: 100 MHz
  • Độ chính xác của thời gian cơ sở: Tối đa ±64 ppm

Yêu cầu về nguồn điện

  • Công suất tiêu thụ từ khung máy:
    • Chế độ hoạt động: tối đa 0.89 W
    • Chế độ ngủ: tối đa 53 μW

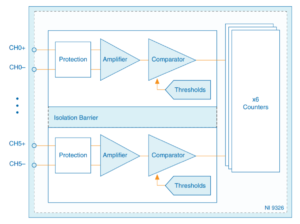

Sơ đồ mạch
