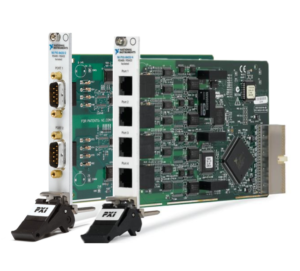

NI PXI-8433
Mô-đun NI PXI 8433 là mô-đun giao tiếp chuẩn serial RS485 / RS422. Bao gồm 2 phiên bản: 8433/2 (2 cổng giao tiếp, độc lập), 8433/4 (4 cổng giao tiếp, độc lập). PXI 8433 là mô-đun giao tiếp công nghiệp hiệu suất cao dành cho giao tiếp với các thiết bị RS485 và RS422 tốc độ cao. Có tính năng chuyển DMA hiệu suất cao, đa luồng và hỗ trợ đa bộ xử lý. Có thể chọn giữa các chế độ thu phát dây 4‑ và 2 for để liên lạc song công hoàn toàn và một nửa. Giao diện nối tiếp NI cũng xuất hiện dưới dạng cổng COM tiêu chuẩn để tương thích với các chương trình sử dụng giao tiếp nối tiếp.
Đặc điểm
- Kiểu kết nối: DB-9 male (PXI-8433/2) và 10P10C (PXI-8433/4)
Đặc tính cổng giao tiếp
- Kiểu giao tiếp: Serial ( RS-232 hoặc RS485/422)
- Tốc độ truyền:
- PXI-8433/2: tối đa 3Mbps
- PXI-8433/4: tối đa 3Mbps
- Điện áp định mức hoạt động:
- RS-232: từ -25 V đến +25 V
- RS485: từ -7 V đến + 12 V
Yêu cầu về nguồn điện (Từ PXI)
- PXI-8433/2
- Điện áp: 5 VDC
- Dòng điện: thông thường 725 mA, tối đa 1 mA
- PXI-8433/4
- Điện áp: 5 VDC
- Dòng điện: thông thường 950 mA, tối đa 2 mA
