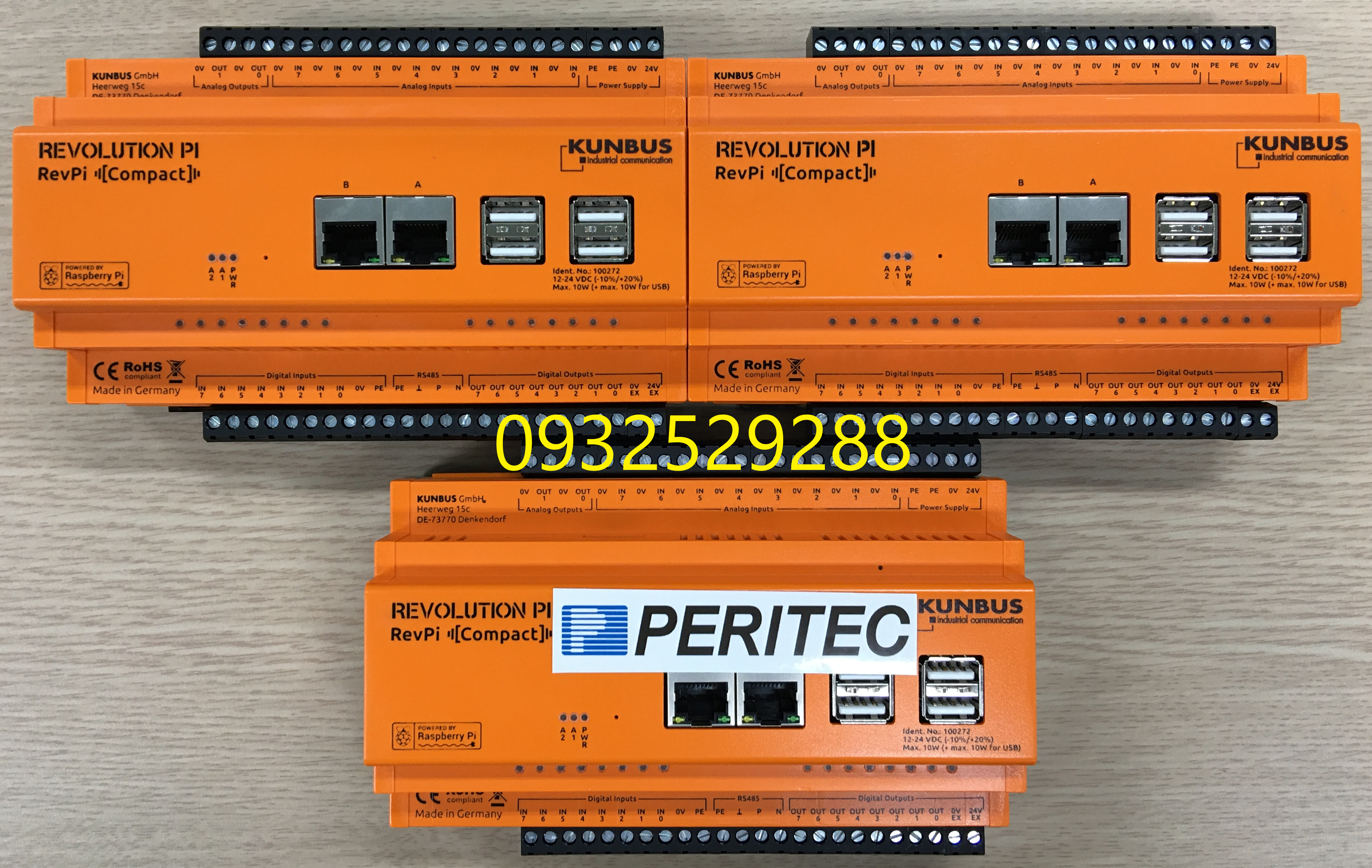

RevPi Compact


RevPi Compact là một bộ điều khiển nhỏ gọn mã nguồn mở được thiết kế dựa trên nền tảng Raspberry Pi Compute Module 3+ với bộ xử lý 1.2 GHz bốn lõi, 1 GB RAM, bộ nhớ flash 8GB. Bằng việc tích hợp các cổng I/O kỹ thuật số và tương tự, RevPi Compact cho phép kết nối với các cảm biến và cơ cấu chấp hành. Chuẩn truyền thông Modbus RTU và Modbus TCP được hỗ trợ sẵn.

Bộ xử lý

  • Bộ xử lý: Broadcom BCM2837B0 1.2 GHz bốn lõi

Bộ nhớ

  • Bộ nhớ flash: 8 GB
  • RAM: 1 GB

Hệ điều hành

  • Raspbian được tùy chỉnh cho phép RevPi hoạt động theo thời gian thực.

Khả năng lập trình

  • Các ứng dụng riêng lẻ có thể được lập trình thông qua Node-RED, Python hoặc trực tiếp bằng C

Ngõ vào kỹ thuật số

  • Số cổng: 8 cổng ngõ vào kỹ thuật số
  • Loại logic 24 VDC

Ngõ ra kỹ thuật số

  • Số cổng: 8 cổng ngõ ra kỹ thuật số
  • Loại logic 24 VDC
  • Dòng điện tải tối đa: 500 mA mỗi kênh (2A tổng số kênh)

Ngõ vào tương tự

  • Số cổng: 8 cổng ngõ vào tương tự
  • Khoảng điện áp: từ 0 - 10 VDC, đơn đầu cuối

Ngõ ra kỹ tương tự

  • Số cổng: 2 cổng ngõ ra tương tự
  • Độ phân giải: 8 bit
  • Khoảng điện áp: từ 0 - 10 VDC
  • Dòng điện tải tối đa: 10 mA
  • Bảo vệ ngắn mạch

Cổng RJ45

  • Số lượng cổng: 2 (địa chỉ MAC riêng biệt), cho phép thiết bị tích hợp vào hai mạng lưới khác nhau cùng lúc.

Cổng USB

  • Số cổng: 4 cổng USB

Cổng RS485

  • Số cổng: 1, tốc độ tối đa 500 kbps

Cổng hiển thị

  • 1 cổng hiển thị HDMI

Môi trường hoạt động

  • Nhiệt độ hoạt động: -20 °C đến 55 °C
  • Chống ESD: 4 kV/8 kV theo tiêu chuẩn EN 61131-2 và IEC 61000-6-2
  • EMI: theo tiêu chuẩn EN 61131-2 và IEC 61000-6-2

Yêu cầu về nguồn điện

  • Nguồn điện áp: 12 - 24 VDC
  • Công suất tiệu thụ tối đa: 20 W

Kích thước

  • Kích thước: 90 x 160.6 x 58 mm
